Сплавы безшовной трубы КРА особенные для нефтехимической промышленности с плотностью 8.0г/км3

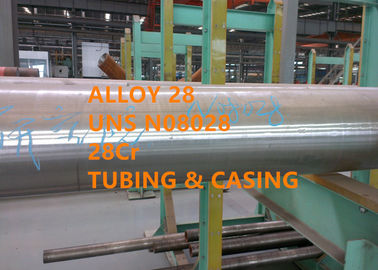

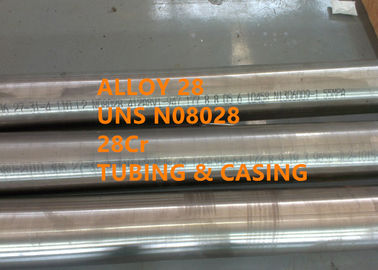

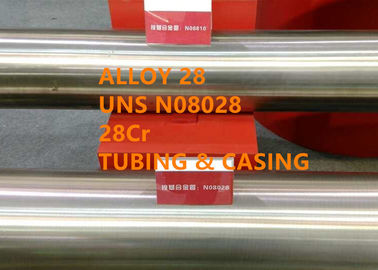

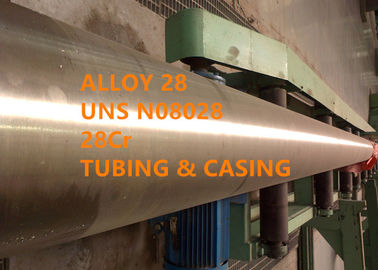

Сплав 28 безшовной трубы коррозиеустойчивого сплава (CRA), UNS N08028 (28Cr) для трубопровода API и кожух

1 ПРОДУКТ

Сплав 28 безшовной трубы коррозиеустойчивого сплава (CRA), UNS N08028 (28Cr) для трубопровода API и кожух

СООТВЕТСТВУЮЩЕЕ ОБОЗНАЧЕНИЕ 2

W.Nr. 1,4563, сплав 28 Incoloy®

ОБЗОР 3

Сплав 28 сильно сплавленное сопротивление аустенитной нержавеющей стали предлагая к разнообразие въедливым средствам массовой информации. На основании своего содержания хромия и молибдена, сплав предлагает сопротивление как к окислять, так и к уменьшению кислот и солей. Присутсвие повышений меди свое сопротивление к масляной серной кислоте.

ПРИМЕНЕНИЕ 4

Сплав 28 использован в химической и петрохимической обрабатывающей промышленности. Сплавьте 28 трубок холодные работаемые к высокопрочным уровням для обслуживания downhole в меру въедливых глубоких кислых газовых скважинах.

ХИМИЧЕСКИЙ СОСТАВ 5

6 ФИЗИЧЕСКИХ СВОЙСТВ

Плотность: 0,29 lb/in3 (8.0g/cm3)

Специфическая жара: (32-212°F), °F 0,105 Btu lb ((0-100°C), °C 450 J/kg)

Коэффициент расширения, °F 10^до6 in/in (°C microm/m)

70-200°F (21-93°C) 8,3 (15,0)

70-500°F (21-260°C) 8,8 (15,9)

70-800°F (21-427°C) 9,3 (16,8)

Термальное ConductivityA, 66 °F Btu in/ft2 h (11,4 W/m°C)

Электрическое ResistivityA, circ mil/ft 594 омов (0,99 микро- ома m)

Young ModulusA, ksi 29,0 x 103 (200 GPa)

Обожженный продукт, испытанный на комнатной температуре

7 МЕХАНИЧЕСКИХ СВОЙСТВ

Типичные механические свойства

8 РАЗМЕРОВ ТРУБОПРОВОДА

OD: 3-1/2 дюйм (88.9mm), 4 дюйма (101.6mm), дюйм 4-1/2 (114.3mm)

ВЕС: 5.49mm до 16.00mm

Длина: R1 (6,10 до 7.32m), R2 (8,53 до 9.75m), R3 (11,58 до 12.80m)

9 ПОКРЫВАЯ РАЗМЕРОВ

OD: 4-1/2 дюйм (114.3mm), 5 дюймов (127.0mm), дюйм 5-1/2 (139.7mm), дюйм 6-5/8 (168.28mm), 7 дюймов (177.8mm), дюйм 7-5/8 (193.68mm), дюйм 7-3/4 (196.85mm), дюйм 8-5/8 (219.08mm)

ВЕС: 5.21mm до 22.22mm

Длина: R1 (4,88 до 7.62m), R2 (7,62 до 10.36m), R3 (10,36 до 14.63m)

ДОПУСК 10 РАЗМЕРОВ

Следующие допуски применяются к внешнему диаметру, d, трубы

Толщина стены: допуск для трубы – 12.5%

Внутри диаметра: внутри диаметра, d, управлен внешним диаметром и массовыми допусками.

ГОРЯЧИЙ ПРОЦЕСС ШТРАНГ-ПРЕССОВАНИЯ 11

→ осмотра → Адвокатуры слезая → → осмотра → сверлильного → → вырезывания → скашивая очищая подогревая → нагревать индукции → оглашая → термической обработки → → топления индукции → горячее прессуя выправляя → увидело что режущ осмотр → → маринуя & ремонтирующ → CR → (CD) обезмаслите →Packing NDT → → → термической обработки → выправляя обрабатыванный изделие на определенную длину → маринуя (вихретокового осмотра, UT, осмотра гидравлического давления)

ОСОБЕННОСТЬ 12 ПРЕССОВАННОЙ БЕЗШОВНОЙ ТРУБКИ

Продукция трубы штранг-прессования совершенно другой от уклоняет завальцовку и завальцовку ролика и имеет следующие характеристики

(1) сравненный с другими методами процесса трубки, метод штранг-прессования характеристика металла в процессе формировать через трехстороннее давление при сжатии, могущие понадобиться для произведения низких стали и сплава пластичности, как сплав циркония, сплав титана, теплостойкий сплав Ni-Cr-Fe, etc для применения атомной промышленности и особенный химикат промышленный. И хорошее качество поверхности смогло быть получено.

(2) метод штранг-прессования имеет большую гибкость и подвижность должная к простой умирает, легкий для того чтобы изготовить и заменить.

(3) ряд спецификации трубки произведенный штрангпрессом больше чем другой процесс.

(4) сравненный с другими методами процесса трубки, штранг-прессование может получить лучшее качество, механические свойства трубки более даже, и внутренняя и наружная поверхность трубки лучшая чем эта из завальцовки.

ГОРЯЧИЙ ПРЕССУЯ БЛОК 13

(1) оглашая машина 25MN и горизонтальный штрангпресс 63MN импортированные от Danieli Италии. Максимальная прессуя скорость: 300mm/s, максимальная сила 62.17MN штранг-прессования, емкость годового производства 40000MT.

(2) прессованный размер трубы: Φ60~325mm×6~40mm

(3) прессованная длина трубы: 3000~18000mm

(4) одиночный вес заготовки трубы: ≤1.2MT

(5) прессованный допуск трубы: диаметр ±1%, толщина стены ±10%

(6) соответствующий для ультра длинной и ультра толстой трубы, размера 168 x 10 x 14000mm, одиночный вес 550kg трубы

(7) главный материал: аустенитная нержавеющая сталь, martensitic нержавеющая сталь, двухшпиндельная нержавеющая сталь, супер нержавеющая сталь, основанный на никел сплав, трубка металлургии составная биметаллическая безшовная, форменная труба etc.

ОБОРУДОВАНИЕ 14 ОСНОВ

ГОРЯЧИЙ ПРОЦЕСС ПРОКАЛЫВАНИЯ 15

→ осмотра → Адвокатуры слезая → режа → центризуя осмотр → вырезывания конца → → прокалывания → топления → маринуя и ремонтируя → CR → (CD) обезмасливает → термической обработки → выправляя обрабатыванную изделие на определенную длину → упаковку → → UDT → маринуя (осмотра вихревого тока, UT, осмотра гидравлического давления)

ТЕРМИЧЕСКАЯ ОБРАБОТКА 16

Порекомендованная термическая обработка для UNS N08028 будет состоять из нагреть материал к температуре 1975 к 2100°F (1080 к 1150°C) с последующий гасить в воде или быстро охлаждать иным путем.

Масштаб извлечется соответствующими серединами. Когда яркий обожженный, деятельность удаления масштаба не необходима.

КОНКУРЕНТНОЕ ПРЕИМУЩЕСТВО 17

(1) больше многолетний опыт чем 50 исследования и превратиться в жаростойком сплаве, сплаве коррозионной устойчивости, сплаве точности, тугоплавком сплаве, редких металле и материале и продуктах драгоценного металла.
(2) 6 лаборатории государства ключевые и центров тарировки.
(3) запатентованные технологии.
(4) превосходное представление при беге в маслогазовом колодце нескольких десяток тысяч метров глубоко.

(5) мы имеем терминальных клиентов как корпорацию масла соотечественник оффшорную LTD (CNOOC), etc хлебопека Hughes, Halliburton, Китая.

18 ПРОДУКТ FORMS

Труба и трубка: обеспечит в решени-обожженном состоянии.

СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ 19

Сплав 28 перечислен в NACE MR0175.

Спецификация API 5CT для покрывать и трубопровода

Стандартные технические условия ASTM B668/ASME SB668 для трубы N08028 и N08029 UNS безшовной и трубки

Стандартные технические условия ASTM B829/ASME SB829 для общих требований для никеля и сплавов никеля

УСЛОВИЕ 20 ДЕЛ
