Подробная информация о продукте:
|
Материал: | UNS N06985, стабилизированный аустенитовый сплав никел-хроми-утюга | ||
---|---|---|---|
Высокий свет: | коррозиеустойчивые сплавы,высокопрочные особенные сплавы,сплавы нефтехимической промышленности особенные пускают по трубам |

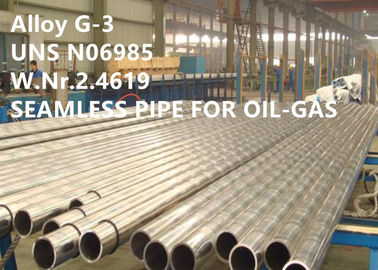

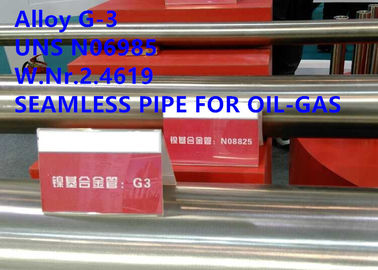

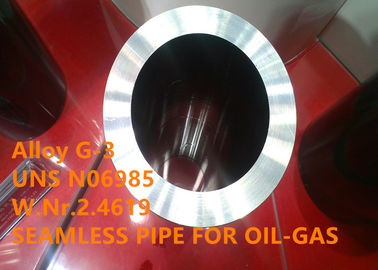

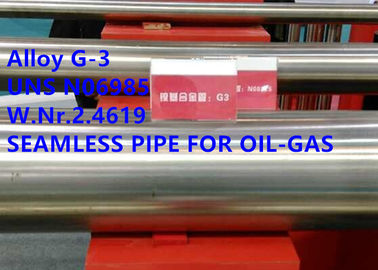

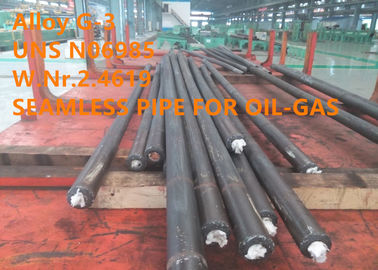

Сплав G-3 безшовной трубы коррозиеустойчивого сплава, UNS N06985 для маслогазового
1 ПРОДУКТ
Сплав G-3, UNS N06985 для маслогазовой регуляции серной и фосфорные кислоты безшовной трубы коррозиеустойчивого сплава на окружающем и высокотемпературном.
СООТВЕТСТВУЮЩЕЕ ОБОЗНАЧЕНИЕ 2
W. Nr. 2,4619, NiCr22Mo7Cu (DIN), NiCr22Fe20Mo7Cu2 (ISO), Hastelloy® G-3, сплав G-3 Inconel®, сплав G-3 ® VDM, hMo ® 4823 Nicrofer
ОБЗОР 3
Сплав G-3 стабилизированный аустенитовый сплав никел-хроми-утюга с добавлениями молибдена и меди. Некоторые из небольших элементов проконтролированы для того чтобы произвести увеличенное сопротивление к корозии зоны термического влияния (HAZ) и улучшенному weldability. Сплав G-3 имеет превосходную коррозионную устойчивость к окисляя химикатам и атмосферам. Он также устойчив к уменьшению химикатов из-за своего содержания никеля и меди. Никель также обеспечивает сплав с исключительным сопротивлением коррозии в напряженном состоянии в хлорид-содержа окружающих средах. Высокий молибден обеспечивает очень хорошее сопротивление к делать ямки и корозии crevice. Низкоуглеродистая помощь предотвратить сенсибилизацию, давая сопротивление сплава к межзерновой корозии.
Сплав G-3 охарактеризован мимо:
■Очень хорошее сопротивление к широкому диапазону въедливых средств массовой информации как под окислять, так и под уменьшением условия
■Превосходное сопротивление к корозии crevice и питтинга и к коррозии в напряженном состоянии
ПРИМЕНЕНИЕ 4
Сплав G-3 особенно соответствующий для регуляции уменьшая кислот как фосфорное и серное. Он использован в системах обессеривания газообразного отхода (скрубберах), особенно в quencher, демфере, и зонах выхода дактируя. Его можно использовать в других системах контроля за загрязнением воздуха в бумажных промышленностях химиката и пульпы и. Это хороший выбранный для испарителей, теплообменные аппараты, вкладыши танка, и другое оборудование в промышленных предприятиях фосфорной кислоты.
Сплав G-3 находит широкое применение в химикате и нефтехимической промышленности для регуляции компонентов серной и фосфорных кислотах на окружающих и более высоких температурах.
Типичные применения являются следующими:
■Сосуды и оборудование для растворения ненужных элементов ядерного топлив
■Компоненты для систем обессеривания газообразного отхода
■Оборудование и компоненты в кислой газовой службе
■Оборудование для изготовления укусной кислоты
ХИМИЧЕСКИЙ СОСТАВ 5
Fe | Ni | Cr | Cu | Mo | W | Co |
18.0-21.0 | Баланс | 21.0-23.5 | 1.5-2.5 | 6.0-8.0 | ≤1.50 | ≤5.0 |
C | Mn | Si | P | S | N.B. | Nb+Ta |
≤0.015 | ≤1.0 | ≤1.0 | ≤0.040 | ≤0.030 | 0.20-0.50 | ≤0.50 |
6 ФИЗИЧЕСКИХ СВОЙСТВ
Плотность: 0,3 lb/in3 (8.3g/cm3)
Плавя ряд: 1260-1343°C (2300-2450°F)
7 МЕХАНИЧЕСКИХ СВОЙСТВ
Сплав G-3 показывает хорошие механические свойства.
Следующие свойства применимы для того чтобы сплавить G-3 в решении обработали условие и показали ряды размера.
Свойства таблицы 3 минимальные механические на комнатной температуре.
Форма | Размеры | Прочность на растяжение | 0,2% прочности выхода | Прочность выхода 1% | Удлиненность A5 | Brinell твердость | ||||
mm | дюймы | N/mm2 | ksi | N/mm2 | ksi | N/mm2 | ksi | % | HB | |
Лист, прокладка | 0.5 - 20,0 | 0.02 - 2 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
Плита | > 20,0 до 65 | 2 3/4 до 2 1/4 | 590 | 85 | 210 | 30 | 230 | 33 | 35 | ≤ 240 |
Трубка, труба | > 20,6 до 65 | 0.025 - 2 3/16 | 620 | 90 | 240 | 35 | 260 | 38 | 35 | ≤ 240 |
Штанга, бар | ≤ 20 | ≤ 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
> 20 до 90 | > 3/4 до 3 1/2 | 585 | 85 | 205 | 30 | 225 | 33 | 35 | ≤ 240 |
КОРРОЗИОННАЯ УСТОЙЧИВОСТЬ 8
Сплав G-3 сильно устойчив к корозии в кислотах и алкалиах как под окислять, так и под уменьшением условия.
Оно показывает очень хорошее сопротивление к смешанным неорганическим и органическим кислотам, кремнефтористоводородной кислоте, загрязненные азотоводородное, серный и фосфорная кислота, плавиковая кислота и газообразные отходы под пунктом росы.
Высокое содержание молибдена обеспечивает превосходное сопротивление к корозии crevice и питтинга.
Сплав G-3 виртуально иммунен к вызванной хлорид коррозии в напряженном состоянии.
РАБОЧАЯ ИНСТРУКЦИЯ 9
Сплав G-3 охотно изготовлен обычными промышленными процедурами. Горячая и холодная деятельность, однако, требует высокомощных машин, вследствие высокопрочного материала. Формирующ деятельность выполнена стандартными процедурами для сплавов никеля.
Топление
Очень важно что workpiece чист и свободен от любого загрязняющего елемента перед и в течение топлением.
Сплав G-3 может стать сделанным хрупким если нагрето в присутствии к загрязняющим елементам как сера, фосфор, руководство и другие низко-плавить-точечные металлы. Источники загрязнения включают отмечать и температур-указание краски и crayons, смазывая тавот и жидкости, и топлива.
Горячая деятельность
Сплав G-3 может горяч-работаться в границах 1150 к 900°C (2100 к 1650°F). Охлаждать должен быть водой гася или как можно быстрее.
Необходима, что после горячей деятельности обеспечивает обработка решения максимальную коррозионную устойчивость и оптимальные свойства.
Холодная деятельность
Холодная деятельность должна быть унесена на решени-обработанном материале. Сплав G-3 имеет гораздо выше работ-твердея тариф чем аустенитную нержавеющую сталь и формируя оборудование необходимо приспособиться соответственно. Когда тяжелая холодная деятельность выполнена, межступенчатый отжиг может стать необходимым. После холодных уменьшений больше чем 15%, окончательный отжиг необходимо перед использованием.
Machinability
Сплав G-3 следует подвергнуть механической обработке в решении обработал условие. Тариф сплава высокий работ-твердея должен быть рассмотрен; т.е. только низкие поверхностные режа скорости возможные сравненные с аустенитными нержавеющими сталями низко-сплава стандартными. Инструменты должны быть включены во все времена. Тяжелые питания важны в получать под workhardened кожей.
ТЕРМИЧЕСКАЯ ОБРАБОТКА 10
Отжиг
Обработка решения должна быть унесена в диапазоне температур 1100 к 1150°C (2010 к 2100°F).
Вода гася после нагревать необходима для максимальной коррозионной устойчивости.
Во время любой нагревая деятельности, мерами предосторожности конспектировали раньше относительно чистоты необходимо наблюдать.
Твердеть
Сплав G-3 может быть затвердет холодной деятельностью.
11 РАЗМЕР ТРУБОПРОВОДА
OD: 3-1/2 дюйм (88.9mm), 4 дюйма (101.6mm), дюйм 4-1/2 (114.3mm)
ВЕС: 5.49mm до 16.00mm
Длина: R1 (6,10 до 7.32m), R2 (8,53 до 9.75m), R3 (11,58 до 12.80m)
12 ПОКРЫВАЯ РАЗМЕРА
OD: 4-1/2 дюйм (114.3mm), 5 дюймов (127.0mm), дюйм 5-1/2 (139.7mm), дюйм 6-5/8 (168.28mm), 7 дюймов (177.8mm), дюйм 7-5/8 (193.68mm), дюйм 7-3/4 (196.85mm), дюйм 8-5/8 (219.08mm)
ВЕС: 5.21mm до 22.22mm
Длина: R1 (4,88 до 7.62m), R2 (7,62 до 10.36m), R3 (10,36 до 14.63m)
ДОПУСК 13 РАЗМЕРОВ
Следующие допуски применяются к внешнему диаметру, d, трубы
Ярлык 1 | Допуск на внешнем диаметре, d |
< 4-1=""> | ± 0,79 mm (± 0,031 внутри) |
≥ 4-1/2 | -0.5% D/+ 1.0% D |
Толщина стены: допуск для трубы – 12.5%
Внутри диаметра: внутри диаметра, d, управлен внешним диаметром и массовыми допусками.
ГОРЯЧИЙ ПРОЦЕСС ШТРАНГ-ПРЕССОВАНИЯ 14
→ осмотра → Адвокатуры слезая → → осмотра → сверлильного → → вырезывания → скашивая очищая подогревая → нагревать индукции → оглашая → термической обработки → → топления индукции → горячее прессуя выправляя → увидело что режущ осмотр → → маринуя & ремонтирующ → CR → (CD) обезмаслите →Packing NDT → → → термической обработки → выправляя обрабатыванный изделие на определенную длину → маринуя (вихретокового осмотра, UT, осмотра гидравлического давления)
ОСОБЕННОСТЬ 15 ПРЕССОВАННОЙ БЕЗШОВНОЙ ТРУБКИ
Продукция трубы штранг-прессования совершенно другой от уклоняет завальцовку и завальцовку ролика и имеет следующие характеристики
(1) сравненный с другими методами процесса трубки, метод штранг-прессования характеристика металла в процессе формировать через трехстороннее давление при сжатии, могущие понадобиться для произведения низких стали и сплава пластичности, как сплав циркония, сплав титана, теплостойкий сплав Ni-Cr-Fe, etc для применения атомной промышленности и особенный химикат промышленный. И хорошее качество поверхности смогло быть получено.
(2) метод штранг-прессования имеет большую гибкость и подвижность должная к простой умирает, легкий для того чтобы изготовить и заменить.
(3) ряд спецификации трубки произведенный штрангпрессом больше чем другой процесс.
(4) сравненный с другими методами процесса трубки, штранг-прессование может получить лучшее качество, механические свойства трубки более даже, и внутренняя и наружная поверхность трубки лучшая чем эта из завальцовки.
ГОРЯЧИЙ ПРОЦЕСС ПРОКАЛЫВАНИЯ 16
→ осмотра → Адвокатуры слезая → режа → центризуя осмотр → вырезывания конца → → прокалывания → топления → маринуя и ремонтируя → CR → (CD) обезмасливает → термической обработки → выправляя обрабатыванную изделие на определенную длину → упаковку → → UDT → маринуя (осмотра вихревого тока, UT, осмотра гидравлического давления)
КОНКУРЕНТНОЕ ПРЕИМУЩЕСТВО 17
(1) больше многолетний опыт чем 50 исследования и превратиться в жаростойком сплаве, сплаве коррозионной устойчивости, сплаве точности, тугоплавком сплаве, редких металле и материале и продуктах драгоценного металла.
(2) 6 лаборатории государства ключевые и центров тарировки.
(3) запатентованные технологии.
(4) превосходное представление при беге в маслогазовом колодце нескольких десяток тысяч метров глубоко.
(5) мы имеем терминальных клиентов как корпорацию масла соотечественник оффшорную LTD (CNOOC), etc хлебопека Hughes, Halliburton, Китая.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ 18
Сплав G-3 одобрен как материал конструкции для сосудов под давлением под разделом VIII кода боилера и сосуда под давлением американского общества инженер-механиков.
Сплав G-3 заявлен в NACE стандартном MR0175
Штанга и бар: ASTM B581, ASME SB581, DIN 17752, ISO 9723
Плита, лист и прокладка: ASTM B582, ASME SB-582, DIN 17750, ISO 6208
Безшовная труба и трубка: ASTM B622, ASME SB622, ASTM B829, ASME SB829, DIN 17751, ISO 6207
Химический состав: DIN 17744, ISO 9722
Провод: ISO 9724
Вковка: ISO 9725
УСЛОВИЕ 19 ДЕЛ
Количество минимального заказа | 2 метрических тонны |
Цена | могущий быть предметом переговоров |
Упаковывая детали | вода предотвращает, мореходный переход, коробка не-окуривания деревянная или паллет |
Марк | Согласно заказу |
Срок поставки | 90-120 дней |
Условия оплаты | T/T, L/C по предъявлении, D/P |
Способность поставки | 1000 метрических тонн/месяц |
